シャッターの構造と役割

「シャッターが重くなった」「変な音がする」——こうした不具合が起きたとき、原因を正しく見極めるには、まずシャッターの構造を知ることが大切です。シャッターは一見シンプルに見えますが、実際には複数の部品が連動して開閉を実現しています。

本記事では、シャッターを構成する主要部品の名称と役割をプロの視点からわかりやすく解説します。構造を理解しておくと、不具合の原因を推測しやすくなり、修理業者への説明もスムーズになります。ご自宅や店舗のシャッターを長く安全に使い続けるために、ぜひ基礎知識を押さえておきましょう。

シャッターの基本構造 — 全体像を押さえよう

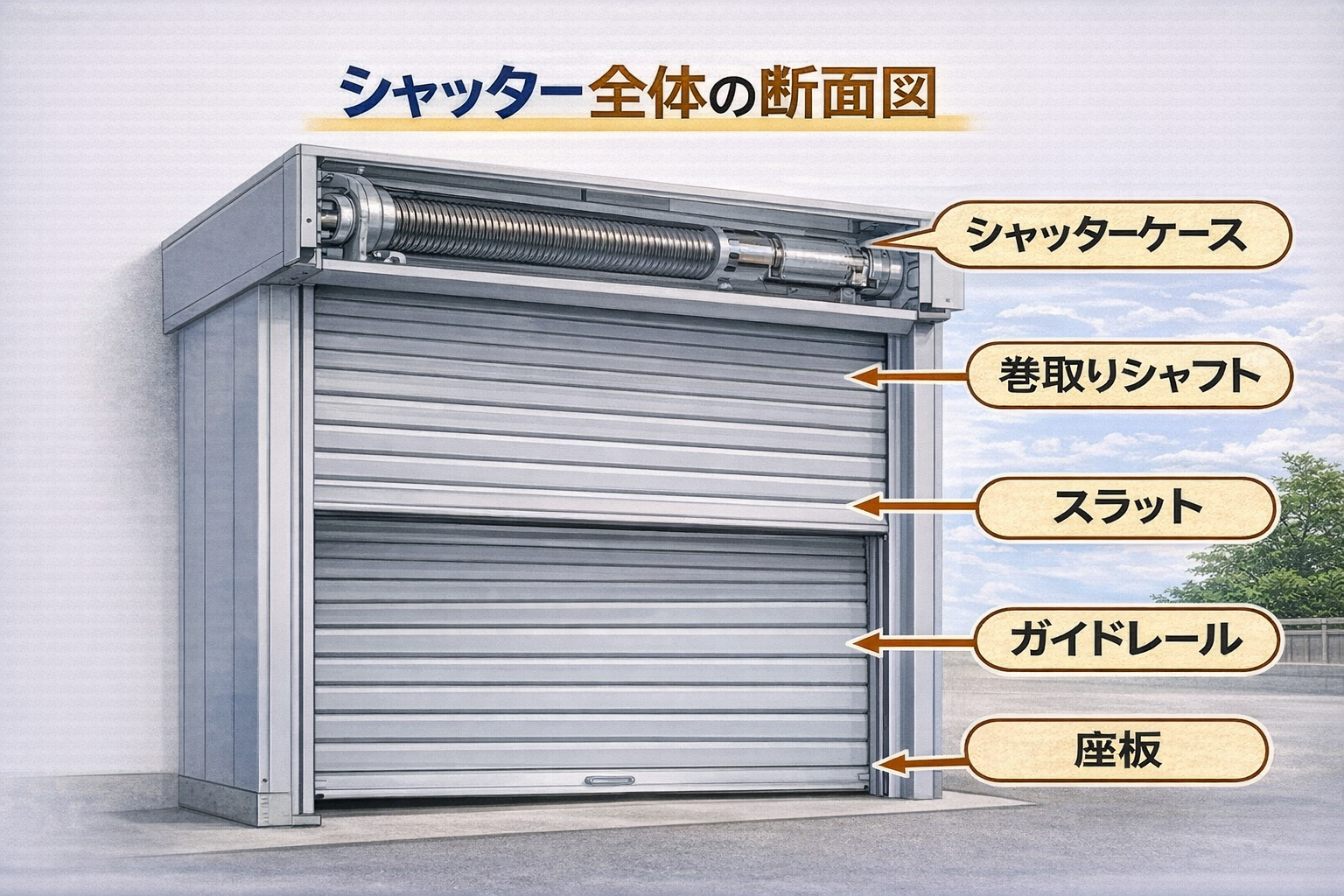

シャッターは大きく分けて「シャッターカーテン」「ガイドレール」「シャッターケース（まぐさ）」の3つのブロックで構成されています。シャッターカーテンが上下に動くことで開閉し、その動きをガイドレールが左右から支え、上部のシャッターケースにカーテンが巻き取られて収納される——これが基本的な仕組みです。

手動式と電動式で外観に大きな違いはありませんが、シャッターケースの内部構造が異なります。手動式はバランスバネ（スプリング）の力で巻き上げを補助し、電動式は開閉機（モーター）が駆動を担います。まずは手動式を中心に各部品を見ていきましょう。

シャッターカーテン（スラット）の構造

シャッターカーテンとは、開口部を覆う面全体を指す名称です。このカーテンは「スラット」と呼ばれる横長の羽根板が何枚も連結されて構成されています。スラットの素材にはスチール（鋼板）やアルミ、ステンレスなどがあり、用途や設置環境によって使い分けられます。

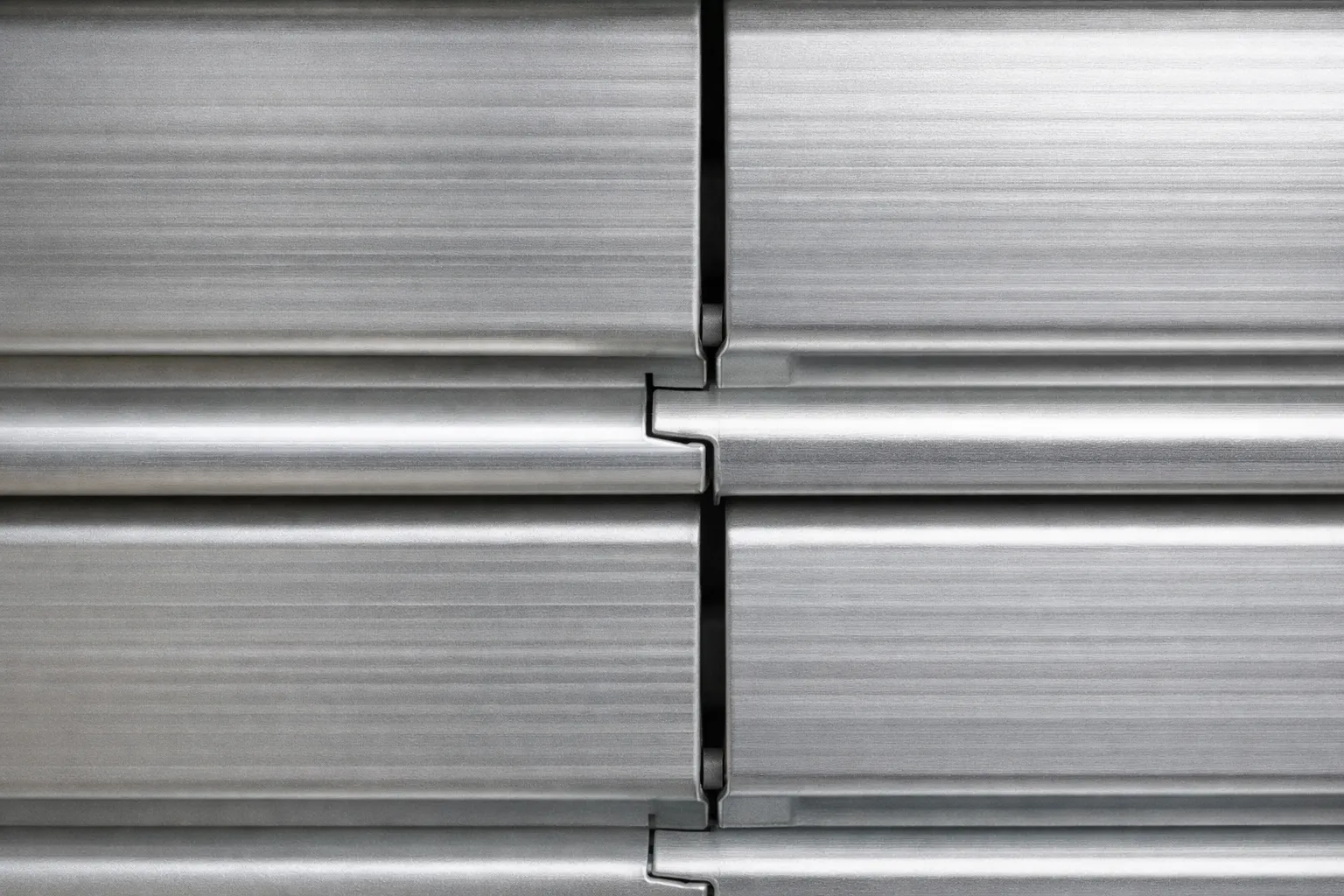

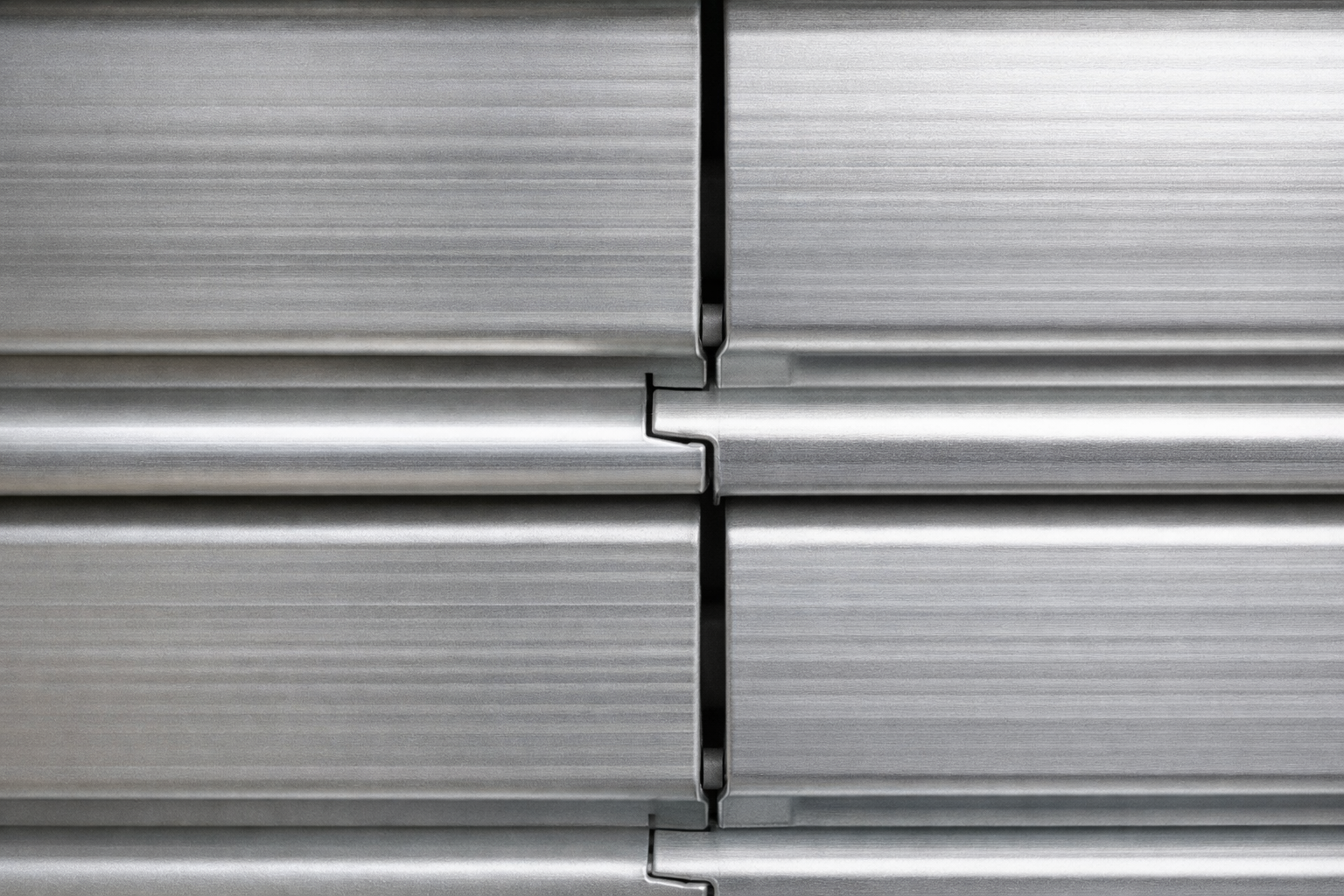

スラット同士は「インターロック構造」と呼ばれるかみ合わせ機構でつながっており、1枚1枚が独立しながらも全体として一体的に動きます。この構造のおかげで、カーテンはシャフトにきれいに巻き取られ、スムーズに昇降できるのです。

カーテンの最下部には「座板（ざいた）」と呼ばれる横棒が取り付けられています。座板は地面との隙間を塞ぐ役割を果たすほか、シャッターを閉めたときの水切り機能も担っています。座板の変形や腐食は密閉性の低下につながるため、定期的な目視確認をおすすめします。

ガイドレールの役割と構造

ガイドレールは、シャッターの両端に垂直に取り付けられた溝付きのレールです。スラットの端がこの溝に差し込まれた状態で上下にスライドすることで、カーテンがまっすぐ昇降できるよう案内しています。

ガイドレールが歪んだり、溝に砂やゴミが溜まったりすると、スラットの走行が妨げられ、「途中で止まる」「引っかかる」「異音がする」といった不具合の原因になります。レールの歪みがひどい場合はスラットがレールから外れる「脱輪（だつりん）」を引き起こすこともあるため、ぶつけたり強い衝撃を与えないよう注意が必要です。

シャッターケース（まぐさ）の内部構造

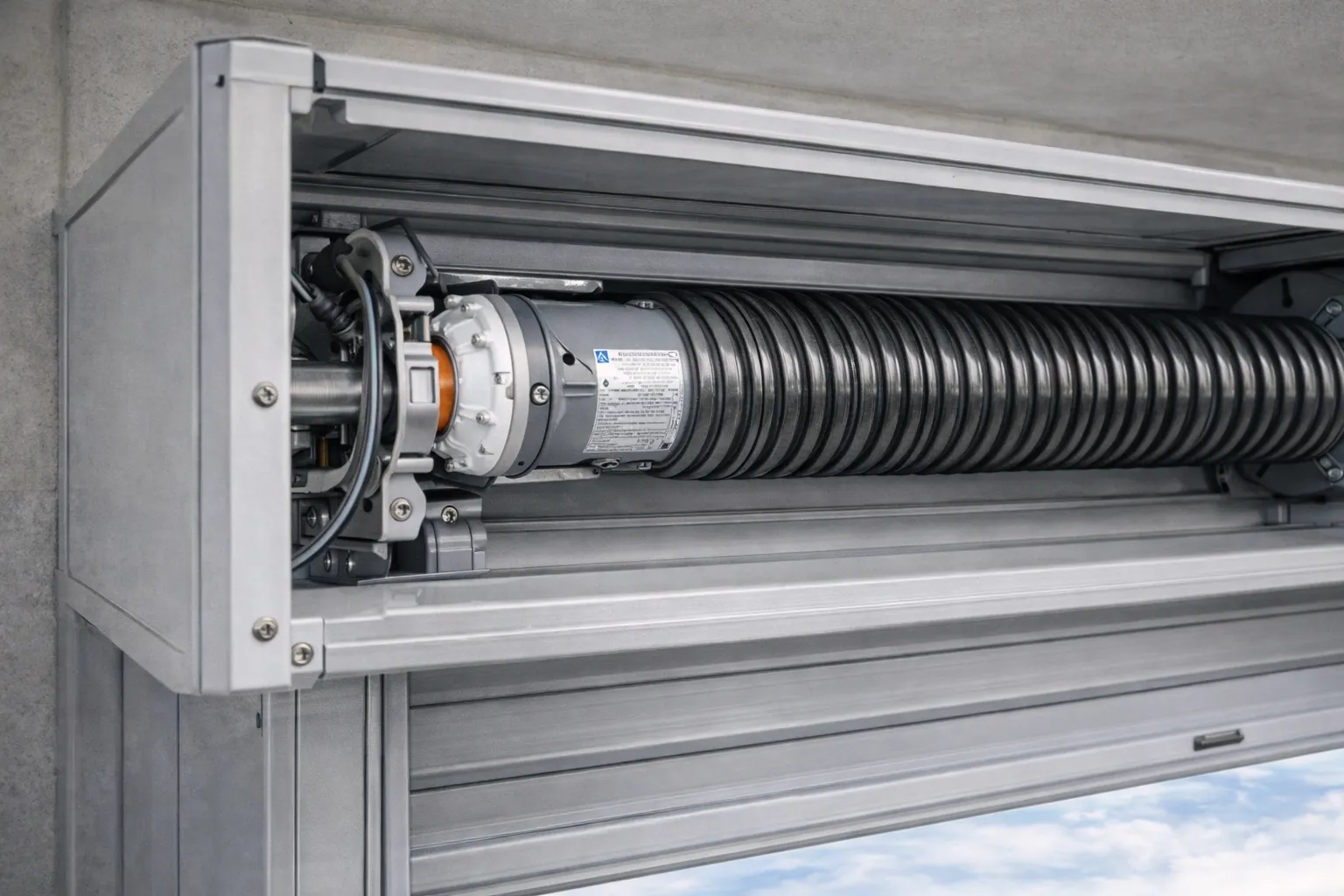

シャッターケースは、開口部の上部に設置された箱型のカバーで、内部に巻取りシャフトやバランスバネなどの重要部品を格納しています。普段は目に見えない部分ですが、シャッターの心臓部ともいえる場所です。

ケース内部にはスラットを巻き取る巻取りシャフト、そのシャフトを回転させるためのバランスバネ、さらに電動式の場合は開閉機（モーター）や制御基板が収められています。ケース内に水が入ると部品の錆びや電気系統のショートを引き起こす恐れがあるため、防水処理やシール材の劣化にも注意が必要です。

巻き上げの仕組み — バネとシャフトの役割

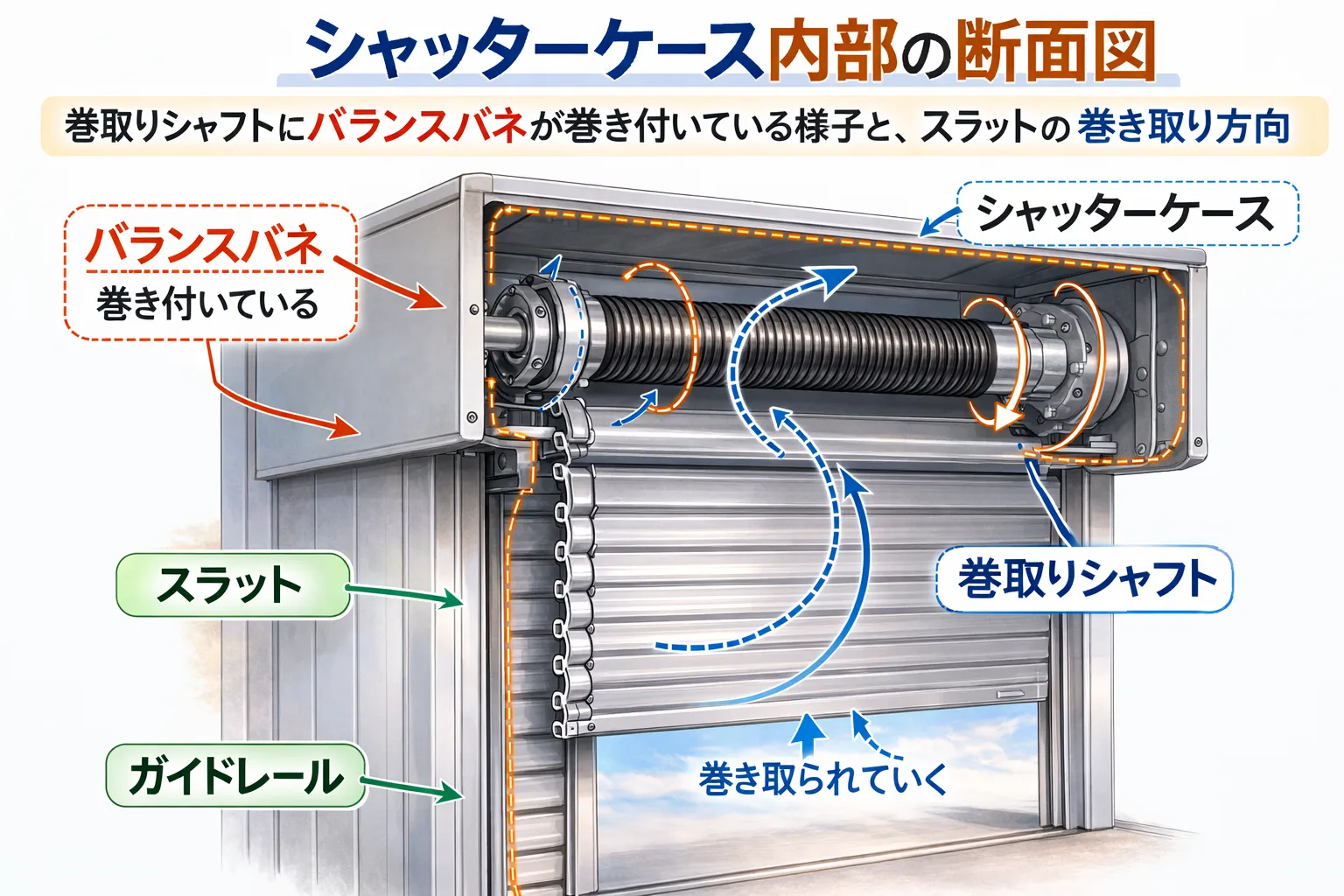

手動シャッターを持ち上げるとき、実はすべての力を人間の腕だけで支えているわけではありません。シャッターケース内部のバランスバネ（スプリング）が巻き上げ方向に常に力を加えており、シャッターカーテンの重量を相殺しています。この仕組みがあるからこそ、数十キログラムにもなるカーテンを片手で持ち上げられるのです。

バランスバネ（スプリング）の仕組み

バランスバネは「トーションスプリング」とも呼ばれ、巻取りシャフトに巻き付く形で取り付けられています。シャッターを閉めるとバネに張力が蓄えられ、開けるときにその力が解放されてシャフトを回転させます。

バネの寿命は一般的に開閉回数で約5,000〜10,000回といわれています。毎日朝晩の2回開閉する店舗であれば、7〜14年程度で寿命を迎える計算です。バネが劣化すると張力が弱まり、「シャッターが重い」と感じる典型的な原因になります。重さを感じたら早めに専門業者に点検を依頼しましょう。関連記事「シャッターが重いと感じたら」「シャッターのバネが切れた場合」もあわせてご覧ください。

巻取りシャフトの構造

巻取りシャフトはシャッターケース内の回転軸で、スラットを巻き付けて収納する役割を担います。素材にはスチールパイプが一般的に使われ、シャッターの幅や重量に応じて太さが決まります。

シャフトにスラットが均一に巻かれないと「乱巻き」と呼ばれる状態になり、異音や動作不良の原因となります。乱巻きはガイドレールの歪みやスラットの変形が引き金になることが多く、放置するとスラットの座屈（ざくつ）——くの字に折れ曲がる変形——を招く恐れもあります。

電動シャッターの駆動構造

電動シャッターは、手動式のバネ機構に代わって開閉機（モーター）が駆動を担います。リモコンやスイッチひとつで開閉できる利便性がある一方、電気系統の部品が加わるため、構造はやや複雑になります。ここでは電動シャッター特有の主要部品を確認しましょう。

開閉機（モーター）の種類と特徴

電動シャッターの駆動源である開閉機には、大きく分けて「チューブラモーター」と「外付けモーター」の2種類があります。チューブラモーターは巻取りシャフトの内部に収められるコンパクトなタイプで、住宅用の軽量シャッターに多く採用されています。一方、外付けモーターはシャッターケースの横や上に設置され、工場や大型倉庫で使われる重量シャッターに適しています。

モーターの寿命はおおむね10〜15年程度とされていますが、使用頻度や環境によって大きく変わります。動作が遅くなった、異音がするなどの兆候が出たら、早めの点検をおすすめします。

制御基板とリミットスイッチ

制御基板（コントロールボックス）は、モーターの回転方向や速度を制御する電子部品です。リモコンやスイッチからの信号を受け取り、開閉動作を指示します。基板の故障は「リモコンが効かない」「ボタンを押しても反応しない」といった症状として現れることが多く、電動シャッターが動かない場合のよくある原因のひとつです。

リミットスイッチは、シャッターの上限位置と下限位置を検知するセンサーです。このスイッチが正しく機能しないと、シャッターが完全に開ききらなかったり、閉めたときに地面に強く当たったりするトラブルが発生します。いずれも精密な部品のため、異常を感じたら自分で分解せずに専門業者に相談してください。関連記事「電動シャッターが動かない原因」でも詳しく解説しています。

鍵・ロック機構の構造

シャッターの防犯性能を支えるのが、鍵とロック機構です。一般的なシャッターには「サムターン」「シリンダー錠」「ロックバー」の3つの要素が組み合わされています。

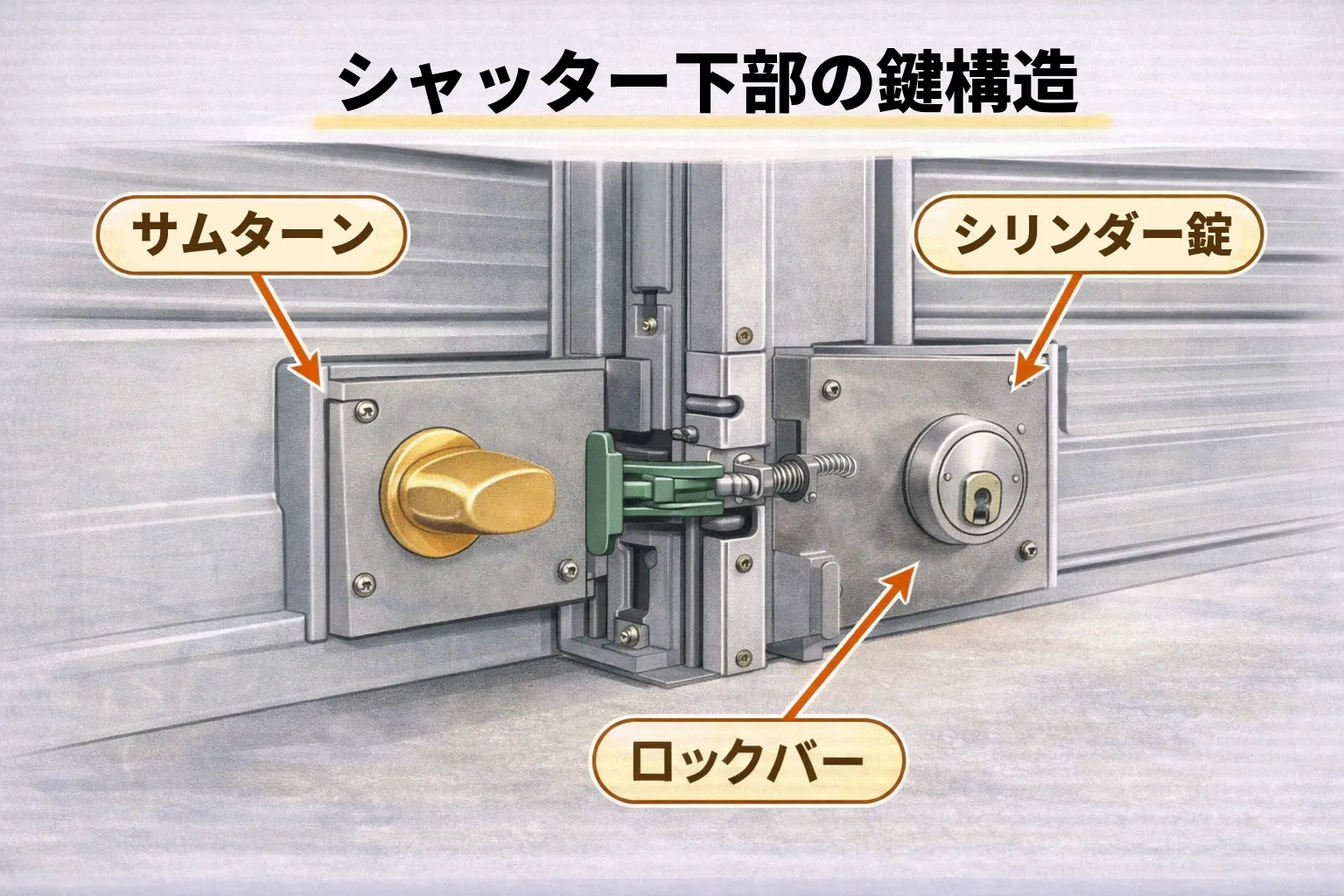

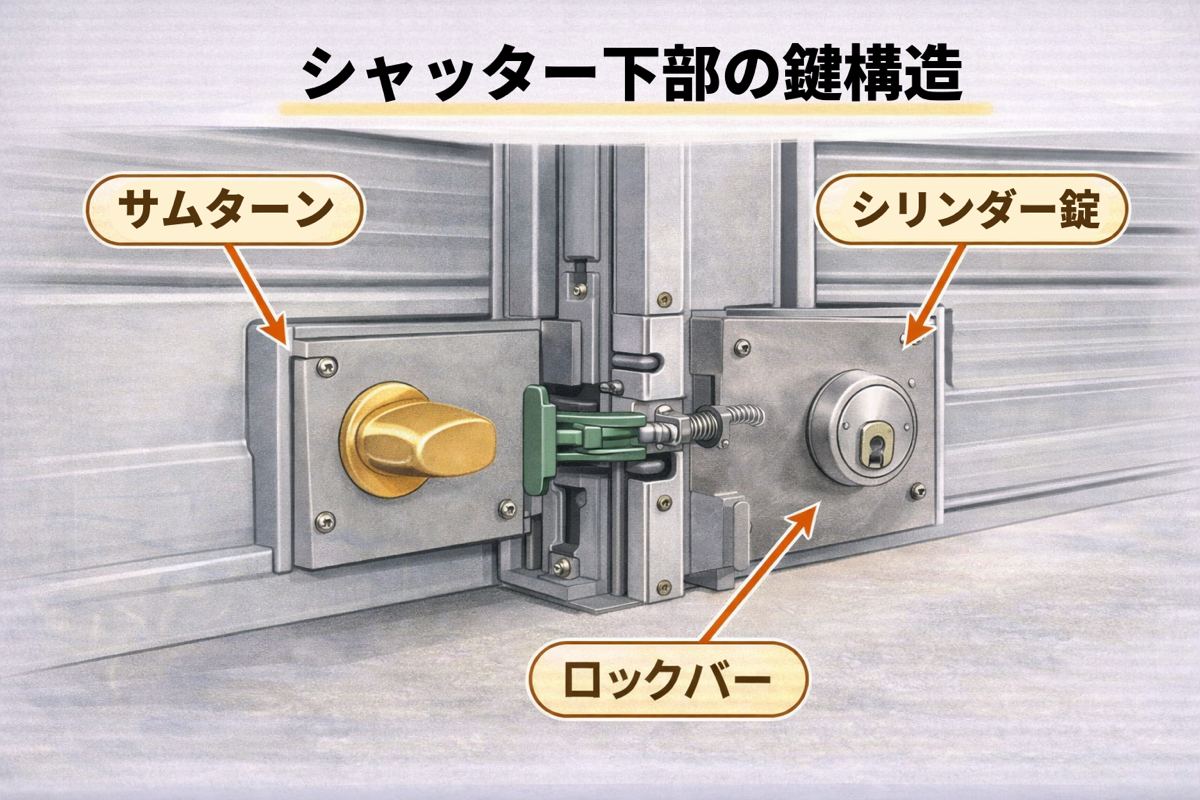

サムターンは室内側に取り付けられた手回し式のツマミ錠で、内側からの施錠・解錠に使用します。シリンダー錠は外側の鍵穴付き錠前で、専用の鍵を差し込んで操作します。これらの鍵操作に連動して、ロックバーと呼ばれる金属棒がスラットやガイドレールに噛み合い、シャッターを物理的に固定します。

鍵の経年劣化やロックバーの変形は、施錠不良や防犯性能の低下に直結します。鍵が回りにくい、がたつくなどの症状がある場合は、早めの鍵交換やロック機構の調整を検討しましょう。関連記事「シャッターの鍵交換は本当に必要？」も参考にしてください。

構造を知ることで得られるメリット

シャッターの構造を理解しておくと、日常の使用やメンテナンスの場面で大きなメリットがあります。

第一に、不具合の早期発見につながります。「カーテンの動きが鈍い＝ガイドレールかバネの問題かもしれない」「異音がする＝スラットの変形か乱巻きが原因かもしれない」といった具合に、症状と部品の関係を結びつけて考えられるようになります。

第二に、修理業者への説明がスムーズになります。「バネが弱っているようだ」「ガイドレールに歪みがある」など、具体的な部品名を伝えられれば、電話やメールでの問い合わせ段階で状況が正確に伝わり、適切な対応を受けやすくなります。

第三に、無駄な出費の回避にもつながります。構造がわかっていれば、必要以上の修理や交換を勧められた場合にも冷静に判断できます。たとえば、バネの調整だけで済む症状に対してシャッター全体の交換を提案された場合でも、構造を知っていれば適切に判断できるでしょう。自分で対処できる範囲と、専門業者に任せるべき範囲の切り分けも容易になります。関連記事「シャッターが上がらない原因と対処法」もあわせてお読みいただくと、より実践的な知識が身につきます。

まとめ

本記事では、シャッターの構造と各部品の名称・役割について解説しました。シャッターカーテン（スラット）、ガイドレール、シャッターケース、バランスバネ、巻取りシャフト、開閉機、制御基板、リミットスイッチ、そして鍵・ロック機構——これらの部品が正しく機能することで、シャッターは安全かつスムーズに開閉します。

構造の基礎知識を持っておくことで、不具合の早期発見や業者への的確な相談が可能になります。特にバランスバネやガイドレールは経年劣化が進みやすい部品ですので、日頃から開閉時の感触や音に注意を払いましょう。「最近シャッターの調子が悪い」「どこが原因かわからない」と感じている方は、ぜひ一度専門業者に点検を依頼してみてください。
