防火シャッターについて

防火シャッターは、火災発生時に自動的に閉鎖して炎や煙の拡散を防ぐ、建築基準法に基づく防火設備です。商業ビル、工場、ショッピングモール、病院、学校など、不特定多数の人が利用する建物や大規模な施設において、防火区画を形成するために設置が義務づけられています。一般的な店舗用や住宅用シャッターとは異なり、防火シャッターは火災時の延焼防止と避難時間の確保という、人命に直結する重要な役割を担っています。

防火シャッターは建物の安全を支える設備であるにもかかわらず、日常的に目にする機会が少ないため、管理者であっても仕組みや点検義務を十分に理解していないケースが少なくありません。本記事では、防火シャッターの基本構造、動作原理、設置基準、法定点検義務、修理・メンテナンスについて、建物の管理者や施設オーナーが知っておくべき情報を網羅的に解説します。

防火シャッターとは？

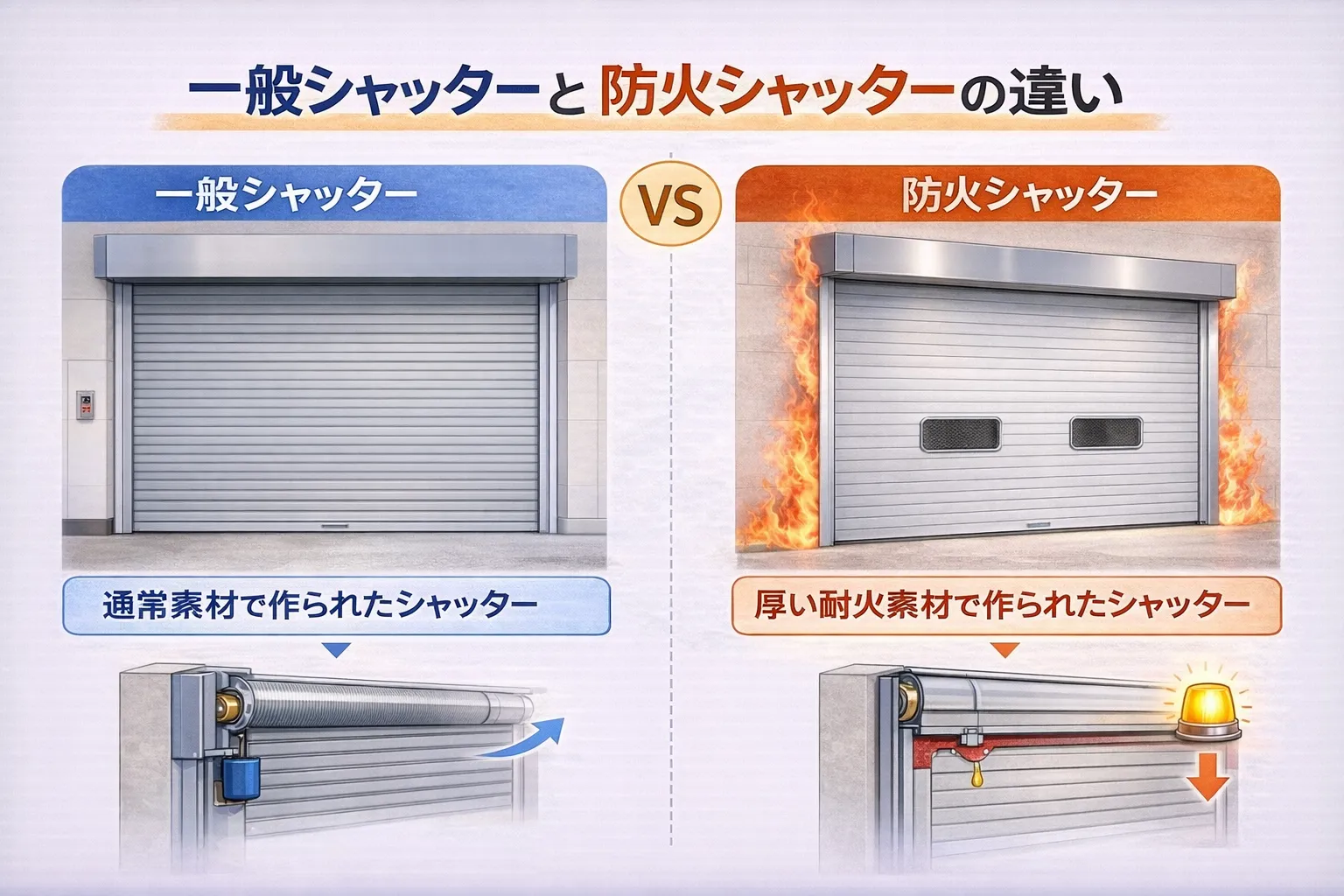

防火シャッターは、建築基準法で定められた「防火設備」の一種であり、火災時に自動閉鎖することで建物内の延焼を防止する役割を持つシャッターです。一般的なシャッターが防犯や風雨対策を主な目的とするのに対し、防火シャッターは「耐火性能」と「遮炎性能」が最重要の機能となります。建築基準法施行令第112条に基づき、一定規模以上の建物には防火区画の設置が義務づけられており、防火シャッターはその区画を形成するために使用される代表的な設備です。

防火シャッターの多くはスチール（鋼板）製で、一般的なシャッターよりもスラットの厚みが大きく、高い耐火性能を持っています。耐火試験において一定時間（通常1時間または2時間）の遮炎性能が確認された製品のみが防火設備として認定されます。火災評定の基準は厳格であり、試験体を標準的な火災条件に曝露させ、一定時間にわたってスラット裏面への温度上昇が規定値（通常73℃）以下に保たれることが必須条件です。また、防火シャッターは日常的に開閉するものではなく、通常時は開放状態で、火災発生時にのみ閉鎖する仕組みとなっています。そのため、平常時は建物の利用者がその存在をほとんど意識することがありません。

防火シャッターには、特定防火設備（旧称：甲種防火設備）と防火設備（旧称：乙種防火設備）の2つの区分があります。特定防火設備は1時間以上の遮炎性能を持ち、防火区画や防火壁の開口部に設置されます。一方、防火設備は20分以上の遮炎性能を持ち、外壁の開口部などに使用されます。建物の用途や規模、設置箇所によって求められる耐火等級が異なるため、設置時は専門業者と設計者が連携して適切な製品を選定する必要があります。特定防火設備の1時間評定は、火災時の最初の1時間において、火炎や高温ガスの突進を遮断し、人命の避難を確保するための重要な基準となっています。

防火シャッターの仕組みと動作原理

防火シャッターは火災発生時に自動的に閉鎖する仕組みを備えています。その動作原理は大きく分けて「煙感知器連動方式」と「温度ヒューズ方式」の2種類があります。

煙感知器連動方式

現在最も一般的な方式で、建物内に設置された煙感知器が煙を検知すると、その信号が制御盤に送られ、防火シャッターの電磁リリース（保持装置）が解除されてシャッターが自重で降下します。煙感知器連動方式は、火災の初期段階で煙を検知して作動するため、炎が拡大する前に防火区画を形成できるというメリットがあります。複数の防火シャッターを一括制御することも可能で、大規模施設では防災センターからの集中管理が行われています。

温度ヒューズ方式

シャッター本体に取り付けられた温度ヒューズ（低融点合金）が一定温度（通常72℃）に達すると溶解し、それによって保持装置が解除されてシャッターが降下します。煙感知器連動方式に比べて構造がシンプルで電気設備が不要という利点がありますが、作動温度に達するまで時間がかかるため、現在は煙感知器連動方式との併用が推奨されています。既設の古い建物では温度ヒューズ方式のみの防火シャッターが残っているケースがあり、煙感知器連動方式への改修が望まれています。

自重降下と危害防止装置

防火シャッターは停電時にも確実に閉鎖できるよう、モーターではなくシャッター自体の自重で降下する仕組みが採用されています。ただし、急速な降下は通行者への危害リスクがあるため、2005年の建築基準法改正以降、新設の防火シャッターには「危害防止装置」の設置が義務づけられています。危害防止装置は、シャッター下端に設置された障害物感知装置（座板スイッチ）が人や物を感知すると一時停止し、障害物が除去された後に再び降下する仕組みです。この装置により、避難中の人がシャッターに挟まれる事故を防止します。

防火シャッターの設置が必要なケース

防火シャッターの設置は、建築基準法で定められた防火区画の要件に基づいて判断されます。主な設置対象となる防火区画は以下の通りです。

上記の防火区画には、壁や床で完全に囲われた区画が原則ですが、通路や搬入口など、日常的に人や物が通過する開口部には防火シャッターや防火扉が設置されます。特に商業施設の大開口部やエスカレーター周りの吹き抜け部分には、大型の防火シャッターが設置されることが多いです。病院の手術室や放射線科などの重要設備が複数階に分かれている場合、竪穴区画用の防火シャッターは患者の安全と火災時の被害の局限に直結します。工場の火災対策における防火シャッターの役割については、関連記事「工場火災でシャッターの果たす役割」もご参照ください。

防火シャッターの点検義務

防火シャッターは建築基準法第12条に基づく「防火設備定期検査報告制度」の対象であり、定期的な点検と特定行政庁への報告が義務づけられています。この制度は2016年6月に施行され、それ以前の任意点検から法的義務へと強化されました。点検の実施を怠った場合や虚偽の報告を行った場合には、建物の所有者・管理者に対して100万円以下の罰金が科される可能性があります。

点検は国家資格を持つ「防火設備検査員」が実施する必要があり、主な検査項目は以下の通りです。シャッターの閉鎖動作の確認（連動機構の作動・降下速度・閉鎖位置の適正）、危害防止装置の動作確認（障害物感知・一時停止・再降下）、煙感知器および制御盤の動作確認、シャッター本体の損傷・腐食・変形の有無、ガイドレールの状態確認です。点検頻度は特定行政庁によって異なりますが、多くの自治体では1年に1回の報告が求められています。シャッター点検の義務についてさらに詳しく知りたい方は、関連記事「シャッター点検は義務なのか？」もあわせてご覧ください。

防火シャッターの修理とメンテナンス

防火シャッターは日常的に開閉操作を行わない設備であるため、劣化に気づきにくいという特性があります。しかし、火災時に確実に作動しなければ人命に関わるため、不具合の早期発見と適切な修理が極めて重要です。よくあるトラブルとしては、電磁リリースの故障（保持力の低下による誤作動や、逆に解除されない不具合）、ガイドレール内の異物や変形による閉鎖不良、座板スイッチ（危害防止装置）の故障、煙感知器の感度低下や誤報、スラットの腐食・変形が挙げられます。

防火シャッターの修理は、防火設備に関する専門知識と技術を持った業者に依頼する必要があります。一般的なシャッター修理業者では対応できないケースもあるため、防火設備の修理実績がある業者を選定することが重要です。修理費用の詳細については、関連記事「シャッター修理費用の相場」もご確認ください。日常的なメンテナンスとしては、防火シャッター周辺に物を置かない（閉鎖時の障害を防止）、ガイドレールの目視確認（異物やゴミの確認）、半年に1回の動作テスト（手動閉鎖ボタンによる降下確認）を実施することで、定期検査時のトラブルを未然に防ぐことができます。

防火シャッターの下部周辺には常に１メートル以上の空きスペースを確保することが非常に重要です。設備や段ボール箱、什器などが密集していると、火災時に防火シャッターの降下を妨げる障害物となり、本来の防火機能が損なわれるリスクがあります。特に倉庫や工場では、作業効率のために開口部付近にまで商品を積み上げるケースがありますが、防火面での安全上、シャッター下部には常時クリアランスを保つ必要があります。危害防止装置の座板スイッチが反応する高さまでの空間を確保することで、火災時の安全性と迅速な防火区画の形成が実現します。

まとめ

防火シャッターは、火災時に建物内の延焼を防ぎ、避難時間を確保するための重要な防火設備です。建築基準法に基づく防火区画の形成に不可欠であり、煙感知器連動方式による自動閉鎖と危害防止装置による安全機能を備えています。建物の所有者・管理者には法定点検の義務があり、適切な維持管理を怠ると罰則の対象となるだけでなく、火災時に設備が正常に作動しないリスクが生じます。

防火シャッターの点検で不具合が指摘された場合や、定期検査の実施をご検討中の方は、当社までお気軽にご相談ください。防火設備に精通した技術スタッフが現地を確認し、最適な修理・改修プランをご提案いたします。現地調査・お見積もりは無料で承っております。
