オーバードアとは？

オーバードアとは、パネル状のドアが天井に沿って上方にスライドして開閉する大型の開閉設備です。「オーバーヘッドドア」とも呼ばれ、工場、倉庫、物流センター、消防署、大型ガレージなど、大きな開口部を持つ建物に広く設置されています。一般的な巻き上げ式シャッターとは開閉方式が異なり、複数のパネル（セクション）がヒンジで連結され、天井のレールに沿って折れ曲がりながら上昇する構造が特徴です。外観はシンプルで工業的な印象ですが、内部には精密な力学設計が組み込まれており、安全性と耐久性の両面で高い技術水準を実現しています。

オーバードアは開閉スピードの速さ、気密性・断熱性の高さ、耐久性に優れていることから、温度管理が必要な食品工場や冷凍倉庫、頻繁に車両が出入りする物流施設などで特に重宝されています。国内ではフルタ電機、金剛産業、三和シャッターなどのメーカーが主力製品を展開しており、海外メーカー製品も多く導入されています。本記事では、オーバードアの基本的な仕組み、種類、メリット、設置用途、修理・メンテナンスについて詳しく解説します。

オーバードアとは？

オーバードアは、複数のパネル（セクション）で構成されたドアが、ガイドレールに沿って天井方向にスライドして開閉する建具です。英語の「overhead door（頭上のドア）」が名称の由来で、開放時にドアが天井裏に収納されることからこの名前が付けられました。日本では「オーバースライダー」「セクショナルドア」「オーバーヘッドドア」など複数の呼称が使われていますが、いずれも基本的に同じタイプの開閉設備を指します。

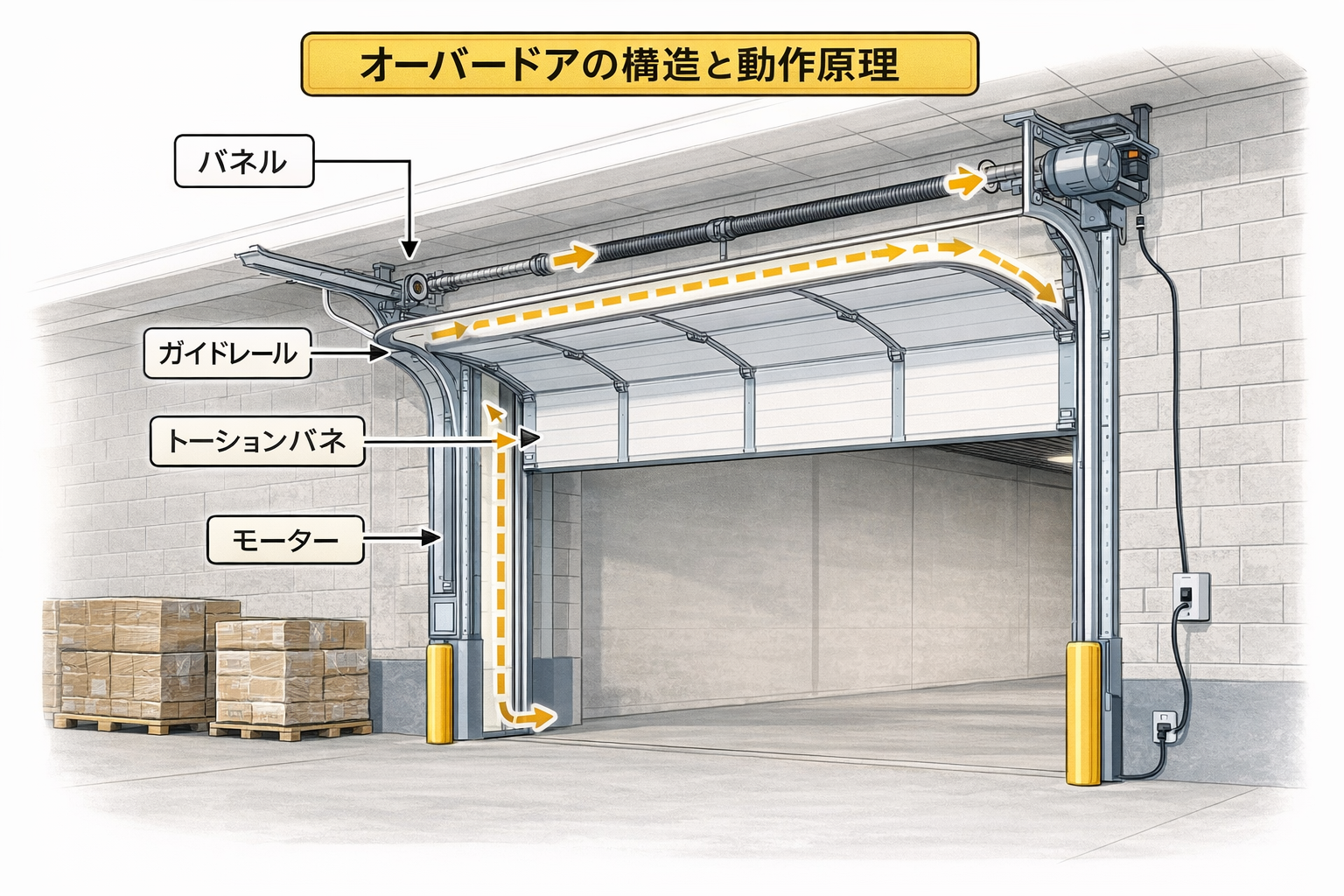

オーバードアの基本構造は、パネル（ドア本体を構成する板状の部材）、ヒンジ（パネル同士を連結する蝶番）、ガイドレール（パネルの走行を案内するレール）、トーションバネまたはバランスバネ（ドアの重量を相殺するバネ機構）、開閉機（電動モーター）で構成されます。パネルはスチール製やアルミ製が一般的で、断熱材（ウレタンフォームなど）を内蔵した断熱パネルも広く採用されています。ガイドレールは建物の開口部両脇から天井に向かってカーブしており、パネルがこのカーブに沿って折れ曲がりながら上昇します。

特にトーションバネは、オーバードア全体の動作を支える最も重要な部品です。トーションバネは金属製のねじりバネで、ドア開口部の上部に水平に設置されています。ドアの全重量（多くの場合50kg～200kg以上）を相殺する力を生み出し、人の手やモーターの力で容易に開閉できるようにします。バネは開閉のたびにエネルギーを吸収・放出するため、使用環境や開閉頻度によって劣化速度が大きく異なります。高品質なトーションバネは10万回以上の開閉に耐える設計ですが、不適切なメンテナンスや過負荷状態では5年以内に交換が必要になるケースもあります。

オーバードアの種類と特徴

オーバードアには構造や素材の違いによって複数の種類があり、用途に応じて最適なタイプが異なります。

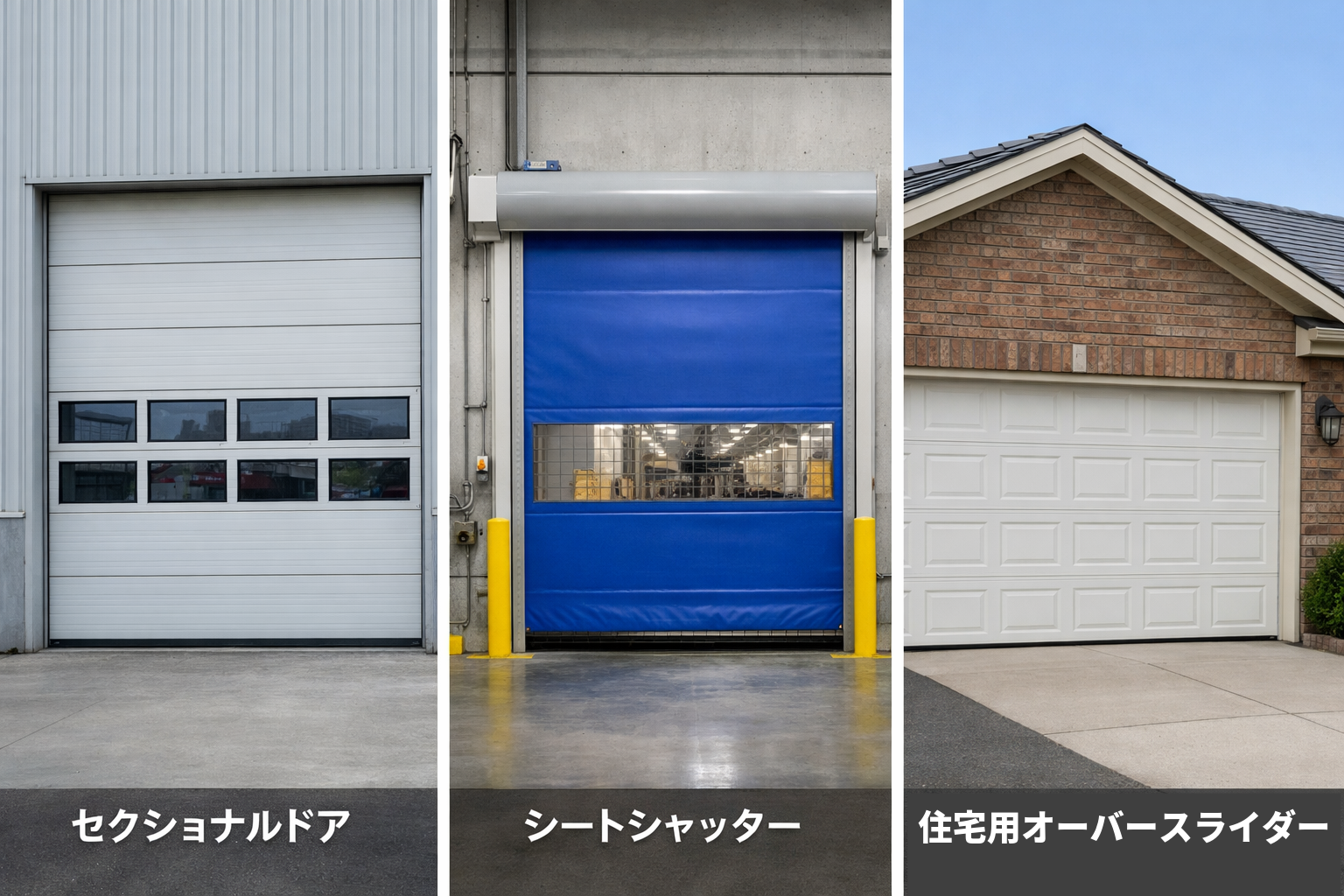

セクショナルドア（パネル式）

最も一般的なタイプで、複数のスチールパネルまたはアルミパネルで構成されています。パネルの枚数は開口高さによって異なり、通常4〜8枚程度です。断熱パネルを採用した製品は気密性と断熱性に優れ、空調効率を高める効果があります。パネル表面にはエンボス加工やフラット仕上げなどのデザインバリエーションがあり、建物の外観に合わせた選択が可能です。素材厚は1.2mm〜2.0mm程度のスチール板が一般的で、より強度が必要な環境ではアルミ複合パネルが採用されます。住宅用ガレージから工場・倉庫まで、幅広い用途に対応します。住宅ガレージへの設置については、関連記事「ガレージシャッターについて」もあわせてご覧ください。

シートシャッター（高速シートドア）

パネルの代わりに樹脂製シート（ビニールシートやポリエステルシート）を使用した高速開閉タイプのオーバードアです。通常のセクショナルドアに比べて開閉スピードが非常に速く、毎秒1.0〜2.0メートル程度で開閉します。車両やフォークリフトが頻繁に出入りする物流倉庫や食品工場で採用されることが多く、外気の侵入を最小限に抑えることで冷暖房効率の向上と害虫侵入の防止に貢献します。透明シートを採用した製品もあり、開閉前に反対側の安全確認ができるのが利点です。シート厚は0.5mm～1.0mm程度で、耐候性と耐衝撃性の両立を実現しています。開閉頻度が極めて高い環境（1日数百回以上）ではシートの交換サイクルが3～5年程度と短くなるため、ランニングコストを勘案した選定が重要です。

オーバースライダー（一体型）

住宅用ガレージでよく見られるタイプで、セクショナルドアの中でも比較的コンパクトな製品群です。デザイン性が高く、木目調やモダンなフラットデザインなど外観重視の製品が多いのが特徴です。手動式もありますが、多くは電動式で、リモコン操作による車内からの開閉が可能です。開閉時の静粛性にも優れており、住宅街でも騒音の心配が少ない設計となっています。コンパクトながら信頼性の高い機械式の場合、修理パーツの供給が比較的容易であり、20年以上の長期使用が可能な製品も多いです。

オーバードアのメリット

オーバードアが工場や倉庫で広く採用されている理由は、以下のようなメリットにあります。

特に気密性と断熱性は、巻き上げ式シャッターに対するオーバードアの大きな優位点です。巻き上げ式シャッターはスラット同士の隙間から外気が侵入しやすいのに対し、オーバードアはパネル間にゴムシールやブラシシールが設けられており、閉鎖時の気密性が格段に高くなっています。食品工場や医薬品倉庫など、温度・湿度管理が求められる環境では、この気密性が大きなアドバンテージとなります。シャッターとの詳しい比較は、関連記事「オーバードアとシャッターの違い」で解説しています。

オーバードアの設置場所と用途

オーバードアは多様な施設で活用されていますが、特に以下の場所での設置実績が多いです。

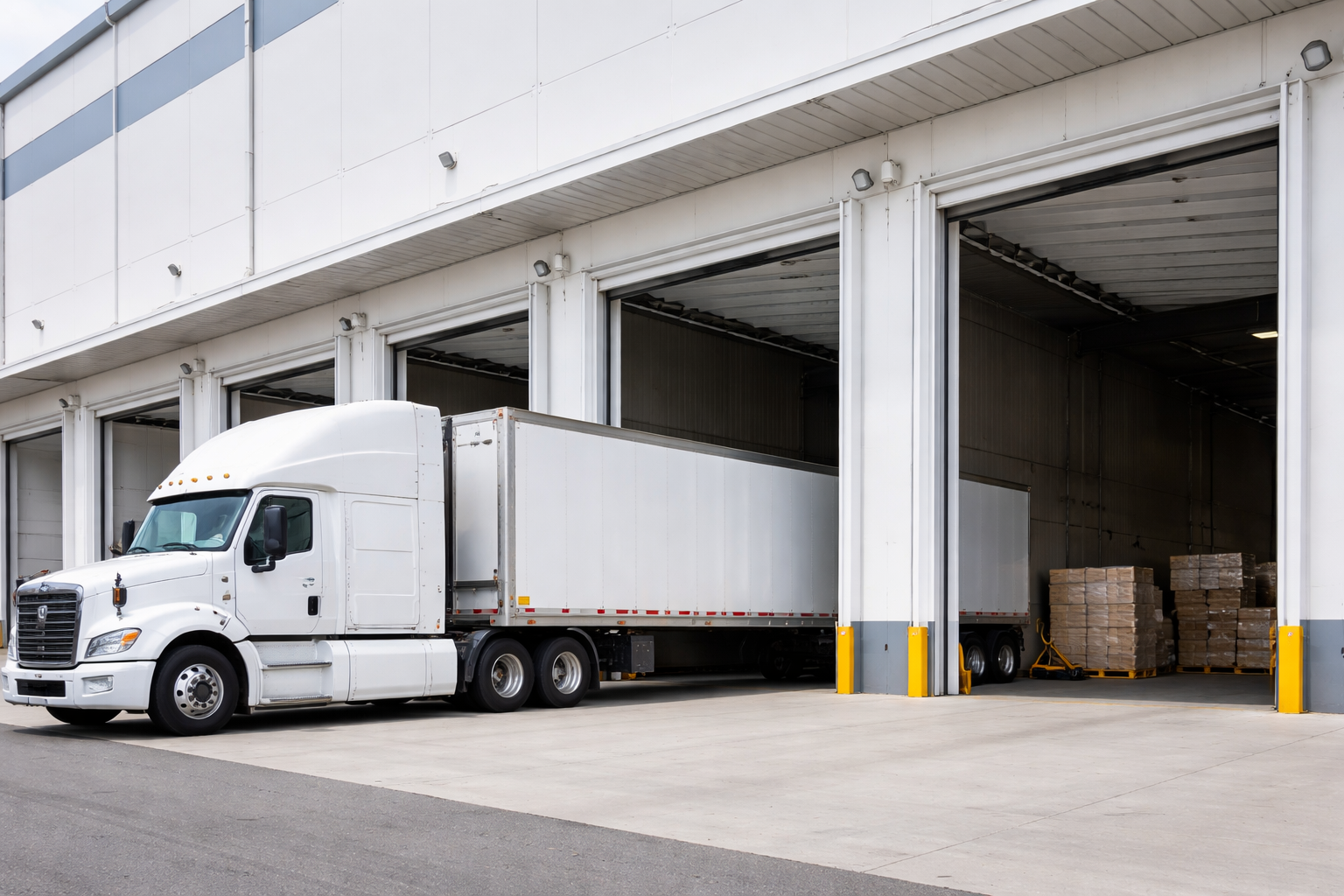

工場では、製品の搬入出口や原材料の受入口にオーバードアが設置されます。特に自動車工場や食品工場では、大型車両の通過に対応する幅6メートル以上の大型オーバードアが使用されるケースが一般的です。自動車工場では溶接ロボットなどの大型機械の搬入にも対応する必要があるため、専門的な構造計画と安全装置の配置が不可欠です。物流倉庫・配送センターでは、トラックバースにオーバードアを設置し、ドックシェルター（トラック接車装置）と組み合わせることで、荷物の積み下ろし時の外気侵入を防ぎます。冷凍・冷蔵倉庫では断熱パネル仕様のオーバードアが必須で、庫内温度の維持に重要な役割を果たします。-20℃以下の極低温環境では、パネルとガイドレールの素材選定や潤滑剤の特性が重要な設計ポイントとなります。

消防署の車庫出入口にもオーバードアが多く採用されています。消防車の迅速な出動を支援する高速開閉機能が求められるため、多くの場合特別な高速開閉機構を備えた仕様が導入されています。医療施設のオペ室や集中治療室の出入口に設置される場合もあり、清潔環境を保つため気密性が最優先される仕様が選定されます。また、住宅用としてもデザイン性の高い製品が増えており、高級住宅のガレージに設置されるケースも増加しています。重量シャッターとの比較をお考えの方は、関連記事「重量シャッターとは？」もご参照ください。

オーバードアの修理とメンテナンス

オーバードアは高頻度で使用される設備であるため、定期的なメンテナンスと早期の修理対応が不可欠です。使用環境にもよりますが、一般的には年に2回程度の定期点検を推奨します。

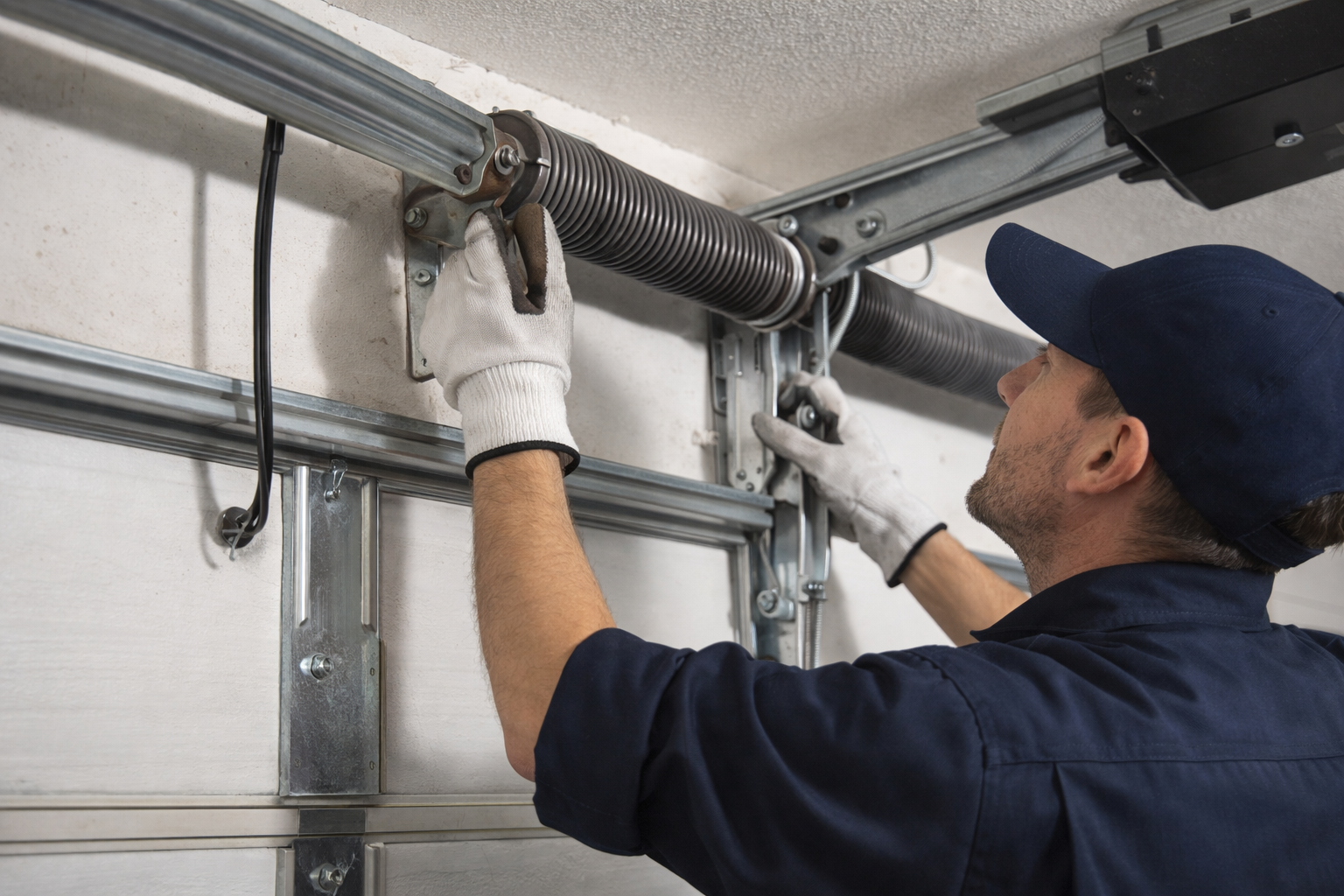

オーバードアで最も多いトラブルは、トーションバネの劣化による開閉不良です。トーションバネは開閉のたびに負荷がかかるため、使用頻度が高い施設では5〜7年程度で交換が必要になります。バネの交換は高い張力がかかる危険な作業であるため、必ず専門業者に依頼してください。

日常のメンテナンスとしては、以下の項目が重要です。ガイドレールの清掃と注油を月1回程度実施することで、走行抵抗を低減し、バネへの負荷を軽減できます。パネル表面の汚れやゴミを落とし、パネル間のシール材（ゴムシールやブラシシール）の劣化を確認します。シール材の劣化は気密性の低下と害虫侵入につながるため、劣化が見られた場合は早期の交換をお勧めします。安全装置（光電センサー、障害物感知装置）の動作テストを定期的（月1回程度）に実施し、手動開閉レバーで動作を確認します。異音や動作速度の変化を感じた場合は早期に修理を依頼することで、大きな故障を予防できます。修理費用の詳細については関連記事「シャッター修理費用の相場」もご参照ください。

まとめ

オーバードアは、天井に沿ってパネルがスライドして開閉する大型開閉設備であり、工場・倉庫・物流施設を中心に幅広い場所で活用されています。開閉スピードの速さ、高い気密性と断熱性、優れた耐久性が大きなメリットであり、温度管理が必要な環境や車両の出入りが頻繁な施設には最適な選択です。セクショナルドアやシートシャッターなど種類も多様であるため、施設の用途や環境に応じた製品選定が重要です。
